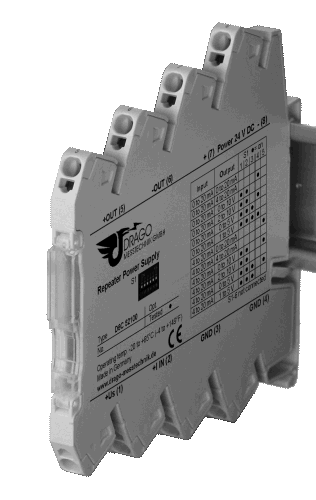

Speisetrenner D6C 52100
Speisung und Trennung von 2- und 3-Leiter-Messumformern
Mit dem Speisetrenner D6C 52100 erweitert DRAGO die Produktpalette von Bausteinen der Interfacetechnik höchster Funktionalität und Zuverlässigkeit.
- Speisung von 2- und 3-Leiter-Messumformern
Versorgt den Messumformer mit Hilfsenergie - kalibrierte Signalumschaltung
beliebige Wandlung von bipolaren und unipolaren Shuntsignalen - einfach über DIP-Schalter umschaltbar - ohne Nachjustieren - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform 6,0 mm
schmales Anreihgehäuse mit installationsfreundlichen Zugfeder-Klemmen - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Gewährleistung
Der Speisetrenner D6C 52100 dient zur Speisung und Trennung von 2- und 3-Leiter-Messumformern. Er versorgt den Messumformer mit Hilfsenergie und überträgt das Messsignal mit hoher Genauigkeit galvanisch getrennt zum Ausgang. Durch die kalibrierte Messbereichsumschaltung und den kompakten Aufbau ist er flexibel einsetzbar. Die hohe Zuverlässigkeit und die sichere Trennung sind weitere Merkmale, die zum störungsfreien Anlagenbetrieb beitragen.
Die Ein- und Ausgangsbereiche können beim D6C 52100 einfach per DIP-Schalter umgeschaltet werden. Ein anschließendes Nachjustieren ist Dank der kalibrierten Messbereichsumschaltung nicht notwendig. Auch die Grenzfrequenz lässt sich per DIP-Schalter auf die Messaufgabe anpassen.
Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage. Dabei spart das 6,0 mm schmale Anreihgehäuse erheblich Platz im Schaltschrank auf der Hutschiene.
Das im Wirkungsgrad optimierte Schaltnetzteil des D6C 52100 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Speisetrenner, kalibrierte Signalumschaltung, Strom- und Spannungsausgang |
D6C 52100 |
Datenblatt-Archiv:
Die Produkte sind nicht mehr lieferbar!
Downloads / Links
Nachfolgeprodukt
Technische Daten
Eingang
| Eingangssignal (kalibriert umschaltbar) |
0 ... 20 mA, 4 ... 20 mA |
| Eingangswiderstand | ≤ 50 Ohm |
| Überlastbarkeit | 50 mA |
| Transmitterspeisespannung | ca. 18 V |
| Max. Speisestrom | 30 mA |
Ausgang
| Ausgangssignal (kalibriert umschaltbar) |
0 ... 20 mA, 4 ... 20 mA 0 ... 10 V, 2 ... 10 V, 0 ... 5 V, 1 ... 5 V |
|
| Bürde | Stromausgang Spannungsausgang |
< 12 V (600 Ohm bei 20 mA) < 5 mA (2 kOhm bei 10 V) |
| Offset | Stromausgang Spannungsausgang |
< 20 µA < 10 mV |
| Linearer Übertragungsbereich | –1 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % v. E. | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Grenzfrequenz (-3 dB) | 100 Hz | |
| Einstellzeit (T10-90) | < 3,5 ms | |
| Prüfspannung | 2,5 kV, 50 Hz Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C –40 °C bis +85 °C |
| Hilfsenergie | 24 V DC, 16,8 V ... 31,2 V DC, ca. 1,2 W | |
| EMV 3) | EN 61326-1 | |
| Bauform | 6,0 mm Anreihgehäuse, Schutzart: IP 20 | |
| Anschluss | Zugfeder-Klemmen, Anschlussquerschnitt max. 2,5 mm², Abisolierlänge 9...10 mm | |
| Gewicht | ca. 50 g | |
Fett: Werkseinstellung für D6C 52100
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich
- Die angeführten Normen und Bestimmungen werden bei der Entwicklung und Herstellung unserer Produkte berücksichtigt, soweit sie anwendbar sind. Die Errichtungsbestimmungen sind beim Einbau unserer Produkte in Geräte und Anlagen zusätzlich zu beachten. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich

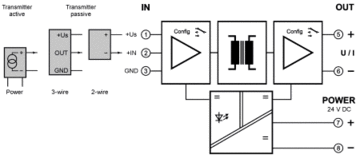

Prinzipschaltbild

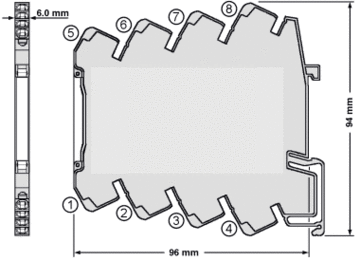

Maßzeichnung
Klemmenbelegung
- 1 + Eingang
- 2 − Eingang
- 3 GND
- 4 GND
- 5 + Ausgang
- 6 − Ausgang
- 7 + Hilfsenergie 24 V DC
- 8 − Hilfsenergie 24 V DC
Änderungen vorbehalten!
