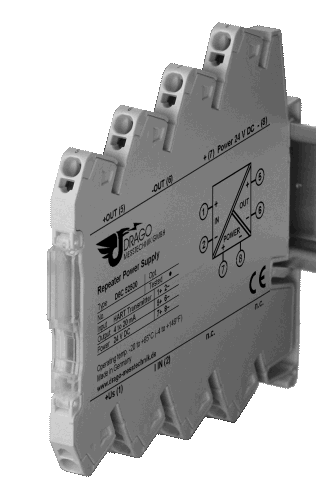

Speisetrenner HART D6C 52500
Speisung und Trennung von 2-Leiter-HART-Messumformern
Mit dem Speisetrenner D6C 52500 erweitert DRAGO die Produktpalette von Bausteinen der Interfacetechnik höchster Funktionalität und Zuverlässigkeit.
- Speisung von 2-Leiter-Messumformern
Versorgt den Messumformer mit Hilfsenergie - störungsfreie HART-Übertragung
Bidirektionale HART-Datenübertragung über die Trennstrecke hinweg - 3-Port-Trennung
Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform 6,0 mm
schmales Anreihgehäuse mit installationsfreundlichen Zugfeder-Klemmen - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - höchste Zuverlässigkeit
Kosten für Wartungsaufwand entfallen - 5 Jahre Gewährleistung
Der Speisetrenner D6C 52500 dient zur Speisung und Trennung von intelligenten 2-Leiter-Messumformern. Er versorgt den Messumformer mit Hilfsenergie und überträgt das Messsignal mit hoher Genauigkeit galvanisch getrennt zum Ausgang. Neben dem Analogsignal überträgt der D6C 52500 auch Datenprotokolle für HART Transmitter. Er ermöglicht eine bidirektionale Kommunikation mit dem Feldgerät von jedem Punkt der Verkabelung aus.
Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage. Dabei spart das 6,0 mm schmale Anreihgehäuse erheblich Platz im Schaltschrank auf der Hutschiene.
Das im Wirkungsgrad optimierte Schaltnetzteil des D6C 52500 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität. Zur Überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.
Typenprogramm
| Gerät | Bestell-Nr. |
|---|---|
| Speisetrenner HART, bidirektionale HART-Übertragung | D6C 52500 |
Datenblatt-Archiv:
Die Produkte sind nicht mehr lieferbar!
Downloads / Links
Nachfolgeprodukt
Technische Daten
Eingang
| Eingangssignal | 4 ... 20 mA | mit überlagertem HART-Signal |
| Eingangswiderstand | ≤ 50 Ohm | |
| Transmitterspeisespannung | ca. 18 V | |
| Max. Speisestrom | 30 mA |
Ausgang
| Ausgangssignal | 4 ... 20 mA | mit überlagertem HART-Signal |
| Bürde | 230 Ohm ... 600 Ohm | |
| Offset | < 20 µA | |
| Linearer Übertragungsbereich | –1 ... +110 % | |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,1 % v. E. | |
| Temperaturkoeffizient 1) | < 100 ppm/K | |
| Grenzfrequenz (-3 dB) | > 2,5 kHz HART-Signal | |
| Einstellzeit (T10-90) | < 0,2 ms | |
| Prüfspannung | 2,5 kV, 50 Hz Eingang gegen Ausgang gegen Hilfsenergie |
|
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010 Teil 1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C –40 °C bis +85 °C |
| Hilfsenergie | 24 V DC, 16,8 V ... 31,2 V DC, ca. 1,2 W | |
| EMV 3) | EN 61326-1 | |
| Bauform | 6,0 mm Anreihgehäuse, Schutzart: IP 20 | |
| Anschluss | Zugfeder-Klemmen, Anschlussquerschnitt max. 2,5 mm², Abisolierlänge 9...10 mm | |
| Gewicht | ca. 50 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich
- Die angeführten Normen und Bestimmungen werden bei der Entwicklung und Herstellung unserer Produkte berücksichtigt, soweit sie anwendbar sind. Die Errichtungsbestimmungen sind beim Einbau unserer Produkte in Geräte und Anlagen zusätzlich zu beachten. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Eingang
- 2 − Eingang
- 3 n.c.
- 4 n.c.
- 5 + Ausgang
- 6 − Ausgang
- 7 + Hilfsenergie 24 V DC
- 8 − Hilfsenergie 24 V DC
Änderungen vorbehalten!
