Die Produkte sind nicht mehr lieferbar!

Normsignal-Splitter D6N 21000

Trennung, Wandlung und Verteilung von Normalsignalen

Mit dem Normsignal-Splitter D6N 21000 erweitert DRAGO die Produktpalette von Bausteinen der Interfacetechnik höchster Funktionalität und Zuverlässigkeit.

  • einfachste Handhabung
    fertig abgeglichene Festbereiche, einfachste Montage
  • 4-Port-Trennung
    Schutz vor Messfehlern durch Erdungsprobleme und Störspannungsverschleppung
  • extrem schmale Bauform
    6,0 mm schmales Anreihgehäuse mit installationsfreundlichen Zugfeder-Klemmen
  • sichere Trennung nach EN 61140
    Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
  • höchste Zuverlässigkeit
    Kosten für Wartungsaufwand entfallen
  • 5 Jahre Gewährleistung

Der Normsignal-Splitter D6N 21000 dient zur galvanischen Trennung, Wandlung und Verteilung von 0/4...20 mA, 0/1...5 V und 0/2...10 V Normsignalen. Das Eingangssignal und zwei potentialgetrennte Ausgangssignale können unabhängig voneinander konfiguriert werden. Die Signalkombination ist per DIP-Schalter kalibriert umschaltbar. Durch die hohe Zuverlässigkeit und die äußerst schmale Bauform ist der D6N 21000 in seiner Klasse die erste Wahl!

Die sichere Trennung mit hoher Prüfspannung schützt das Wartungspersonal und nachfolgende Geräte vor unzulässig hoher Spannung und ermöglicht den uneingeschrägten Einsatz in allen Mess- und Industrieapplikationen.

Steckbare Durchschaltkämme für die Hilfsenergieversorgung sorgen für eine schnelle und kostengünstige Montage. Dabei spart das 6,0 mm schmale Anreihgehäuse erheblich Platz im Schaltschrank auf der Hutschiene.

Das im Wirkungsgrad optimierte Schaltnetzteil des D6N 21000 vermeidet erheblich die Eigenerwärmung des Gerätes. Dies schlägt sich in einer extrem hohen MTBF nieder, das bedeutet hohe Zuverlässigkeit und Langzeitstabilität. Zur überwachung der Spannungsversorgung ist an der Gerätefront eine grüne LED vorgesehen.

Typenprogramm

Typenprogramm D6N 21000
Gerät Bestell-Nr.
Normsignal - Splitter,
kalibrierte Signalumschaltung mit DIP-Schaltern
D6N 21000
Voreingestellte Typen
Typenprogramm D6N 21000
Gerät Bestell-Nr.
  D6N 21005 - X X X
Eingang: 0 ... 20 mA   0
Eingang: 4 ... 20 mA   1
Eingang: 0 ... 5 V   2
Eingang: 0 ... 10 V   3
Eingang: 1 ... 5 V   4
Eingang: 2 ... 10 V   5
Ausgang I: 0 ... 20 mA     0
Ausgang I: 4 ... 20 mA     1
Ausgang II: 0 ... 20 mA       0
Ausgang II: 4 ... 20 mA       1

(Werksseitige Voreinstellung, jederzeit mit DIP-Schalter umkonfigurierbar)

Datenblatt-Archiv:

Die Produkte sind nicht mehr lieferbar!

Technische Daten

Eingang

Eingangssignal 0...20 mA, 4...20 mA
0...5 V, 0...10 V, 1...5 V, 2...10 V
siehe Typenprogramm
Eingangswiderstand Stromeingang
Spannungseingang
≤ 50 Ohm
≥ 100 kOhm
Überlastbarkeit Stromeingang
Spannungseingang
≤ 50 mA
≤ 30 V

Ausgang I + II

Ausgangssignal 0...20 mA, 4...20 mA
siehe Typenprogramm
Bürde ≤ 10 V        (2x 300 Ohm bei 20 mA)
Offset < 20 µA
Restwelligkeit < 10 mVeff

Allgemeine Daten

Übertragungsfehler < 0,1 % v. E.
Temperaturkoeffizient 1) < 100 ppm/K
Grenzfrequenz 1 kHz, umschaltbar auf 100 Hz
Einstellzeit (T10-90) < 300 µs, umschaltbar auf < 3,5 ms
Prüfspannung 2,5 kV, 50 Hz
Eingang gegen Ausgang I gegen Ausgang II gegen Hilfsenergie
Arbeitsspannungen 2)
(Basisisolierung)
600 V AC/DC bei überspannungskategorie II und Verschmutzungsgrad 2
nach DIN EN 61010 Teil 1 zwischen allen Kreisen.
Schutz gegen gefährliche Körperströme Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß
DIN EN 61010 Teil 1 bis zu 300 V AC/DC bei Überspannungskategorie II
und Verschmutzungsgrad 2 zwischen allen Kreisen.
Umgebungstemperatur Betrieb
Transport und Lagerung
–25 °C bis +70 °C
–40 °C bis +85 °C
Hilfsenergie 24 V DC       16,8 V ... 31,2 V DC, ca. 1,0 W
EMV 3) EN 61326-1
Bauform 6,0 mm Anreihgehäuse, Schutzart: IP 20
Anschluss Zugfeder-Klemmen, Anschlussquerschnitt max. 2,5 mm², Abisolierlänge 9...10 mm
Gewicht ca. 50 g

Fett: Werkseinstellung für D6N 21000

  1. mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich
  2. Die angeführten Normen und Bestimmungen werden bei der Entwicklung und Herstellung unserer Produkte berücksichtigt, soweit sie anwendbar sind. Die Errichtungsbestimmungen sind beim Einbau unserer Produkte in Geräte und Anlagen zusätzlich zu beachten. Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
  3. während der Störeinwirkung sind geringe Abweichungen möglich

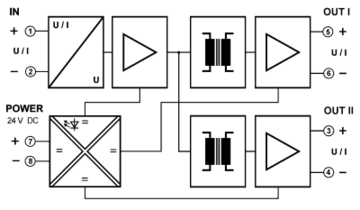

Prinzipschaltbild

Maßzeichnung

Klemmenbelegung

  • 1 + Eingang
  • 2 − Eingang
  • 3 + Ausgang II
  • 4 − Ausgang II
  • 5 + Ausgang I
  • 6 − Ausgang I
  • 7 + Hilfsenergie 24 V DC
  • 8 − Hilfsenergie 24 V DC
