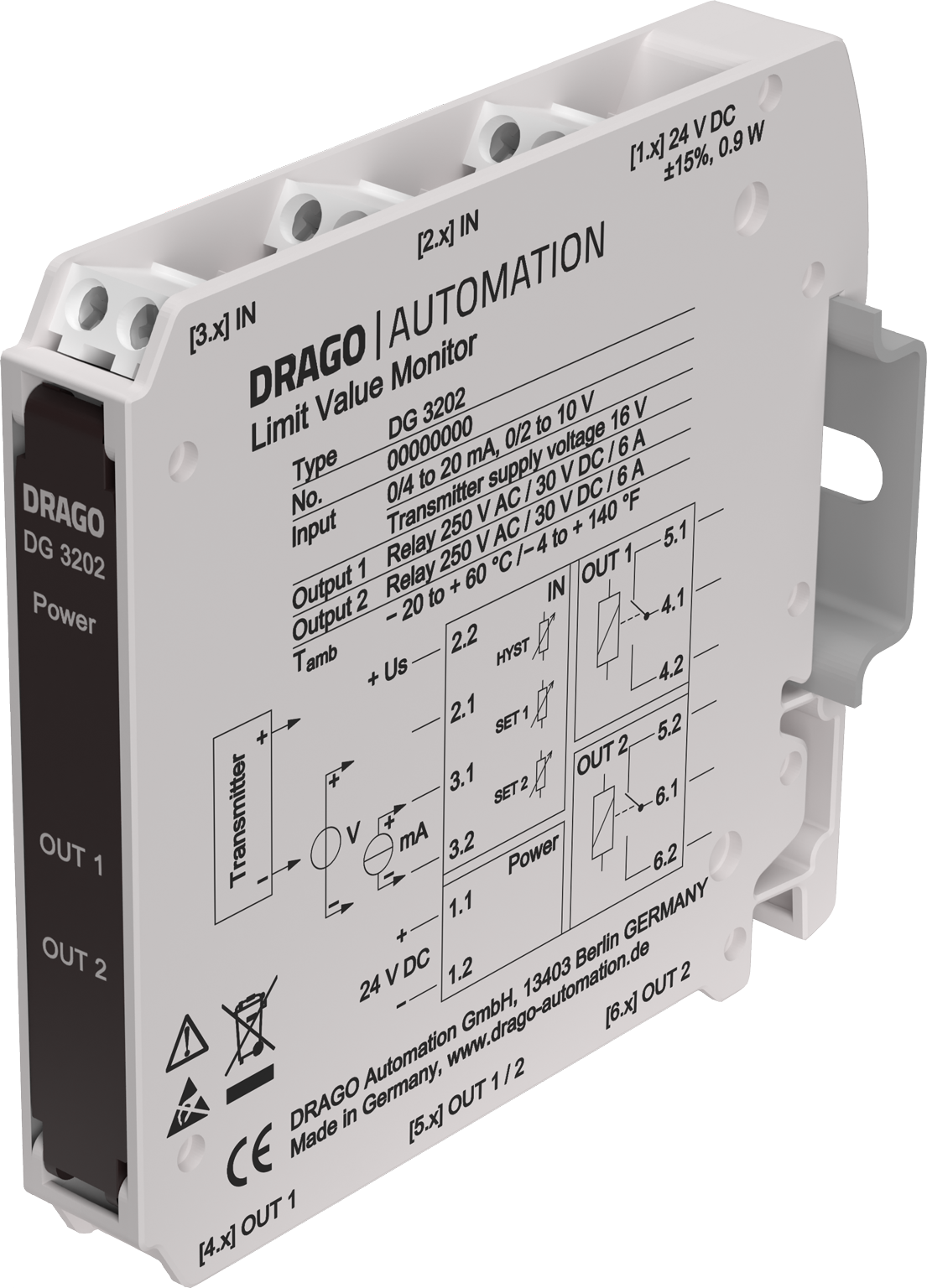

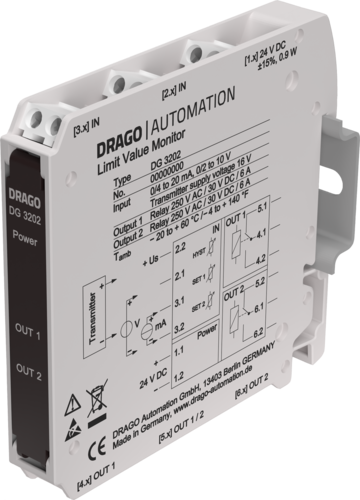

Grenzwertschalter DG 3202 / DG 3282

Überwachung von Standardsignalen mit 2 Schaltausgängen

Die Grenzwertschalter DG 3202 und DG 3282 werden zur Grenzwertüberwachung in 0(4) ... 20 mA und 0 ... 10 V Normsignalkreisen eingesetzt. Für den Betrieb von 2-Leiter Messumformern ist die Transmitterspeisung +Us vorgesehen.

einfache Konfiguration an der Gerätefront
Betriebsart per DIP-Schalter umschaltbar, Schaltpunkt und Hysterese mit Potentiometer einstellbar
Zustandsanzeige über LED
einfache Überwachung und Schaltpunkteinstellung
Relaiswechselkontakte mit hoher Schaltleistung
oder vollisolierte Transistorschaltausgänge
echte 4-Port-Trennung
sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen
sichere Trennung gemäß EN 61010
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
höchste Zuverlässigkeit und Störfestigkeit
Kein Mikroprozessor, keine integrierte Software
extrem schmale Bauform
12,5 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage
5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

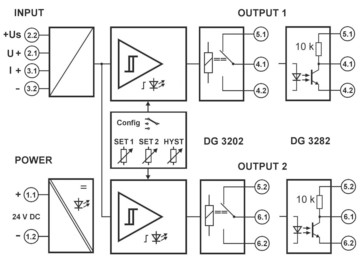

Zwei Schaltausgänge können gleichschaltend oder unabhängig voneinander mit der analogen Steuerelektronik als MIN- oder MAX-Alarm im Arbeits- oder Ruhestrombetrieb konfiguriert werden.

Alle Einstellelemente sind hinter der aufklappbaren Gerätefront angeordnet und lassen sich auch im montierten Zustand bedienen. Die Schaltpunkte und die Schalthysterese werden mit Potentiometern eingestellt. Die Überwachungszustände werden mit gelben LEDs angezeigt.

Beim DG 3202 stehen zwei Relaiswechselkontakte zur Verfügung. Der DG 3282 ist mit zwei potentialfreien Transistorschaltkontakten (Open-Collector) ausgestattet, die wahlweise mit Pull-Up Widerständen beschaltet werden können. Eingang, Versorgung und die Ausgänge sind sicher galvanisch voneinander getrennt.

Durch die sichere Trennung und die 24 V DC-Versorgung sind die DG 3202 und DG 3282 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.

Typenprogramm

Typenprogramm DG 3202
Gerät	Bestell-Nr.
Grenzwertschalter mit Relaiskontakten	DG 3202
Grenzwertschalter mit Transistorkontakten	DG 3282

Downloads / Links

Datenblatt

Bedienungsanleitung (274,7 KiB)

Weitere Dokumente

Angebotsanfrage

Technische Daten

Eingang

Eingangsbereiche	0(4) ... 20 mA	0 ... 10 V
Eingangswiderstand	Stromeingang ca. 5 Ω	Spannungseingang ca. 120 kΩ
Überlastbarkeit max.	Stromeingang 200 mA	Spannungseingang 300 V
Transmitterspeisung +Us	16 V bei UBetrieb = 24 V, (13 V … 22 V abhängig von der Betriebsspannung) strombegrenzt ≤ 30 mA
Schaltpunkteinstellung	0 ... 110 % mit 12-gang Potentiometer, unabhängig für jeden Schaltkontakt einstellbar
Hystereseeinstellung	0 ... 6 % oder 0 ... 60 % vom Messbereich umschaltbar, mit Potentiometer einstellbar

Ausgang

DG 3202 (Relais):
Schaltkontakt	2 Relaiswechselkontakte
Schaltleistung AC max.	250 V / 6 A, 1500 VA
Schaltleistung DC max.	250 V / 0,2 A, 115 V / 0,3 A, 30 V / 6 A Empfohlene Minimallast 300 mW / 5 V / 5 mA
DG 3282 (Transistoren):
Schaltkontakt	2 Transistorschaltkontakte, vollständig potentialgetrennt, optional mit 10 kΩ Pull-Up Widerstand
Schaltleistung	30 V DC, max. 50 mA, Restspannung < 1,5 V, nicht strombegrenzt
Zustandsanzeige	eine gelbe LED pro Schaltausgang
Ansprechzeit	ca. 20 ms

Allgemeine Daten

Schaltfehler	< 0,2 % vom Endwert
Temperaturkoeffizient 1)	< 150 ppm/K
Prüfspannung	4 kV AC, 50 Hz, 1 Min., Eingang gegen Spannungsversorgung gegen beide Schaltausgänge 3 kV AC, 50 Hz, 1 Min., Schaltausgang 1 gegen Schaltausgang 2
Arbeitsspannung 2) (Basisisolierung)	1000 V AC/DC bei Überspannungskategorie II und 600 V AC/DC bei Überspannungskategorie III nach DIN EN 61010 bei Verschmutzungsgrad 2 zwischen Eingang, Spannungsversorgung und beiden Schaltausgängen. Weiterhin 300 V AC/DC zwischen beiden Schaltausgängen.
Schutz gegen gefährliche Körperströme 2)	Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 bis zu 600 V AC/DC bei Überspannungskategorie II und 300 V AC/DC bei Überspannungskategorie III bei Verschmutzungsgrad 2 zwischen Eingang, Spannungsversorgung und beiden Schaltausgängen. Weiterhin 300 V AC/DC zwischen beiden Schaltausgängen.
Spannungsversorgung	24 V DC, ± 15 %, ca. 1,0 W
Umgebungstemperatur	Betrieb Transport und Lagerung	–20 °C bis +60 °C (-4 bis +140 °F) –35 °C bis +85 °C (-31 bis +185 °F)
EMV 3)	EN 61326 -1
MTBF (gemäß EN 61709 / SN 29500)	575,4 Jahre (T_amb. 40 °C, FIT 198)

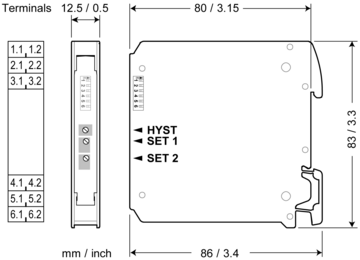

Bauform	12,5 mm (0,5") Anreihgehäuse, Schutzart IP 20, Montage auf 35 mm Hutschiene nach EN 60715
Anschluss	Unverlierbare Plus-Minus-Klemmschrauben, Anschlussquerschnitt max. 2,5 mm² / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in, Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht	70 g

mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
während der Störeinwirkung sind geringe Abweichungen möglich
