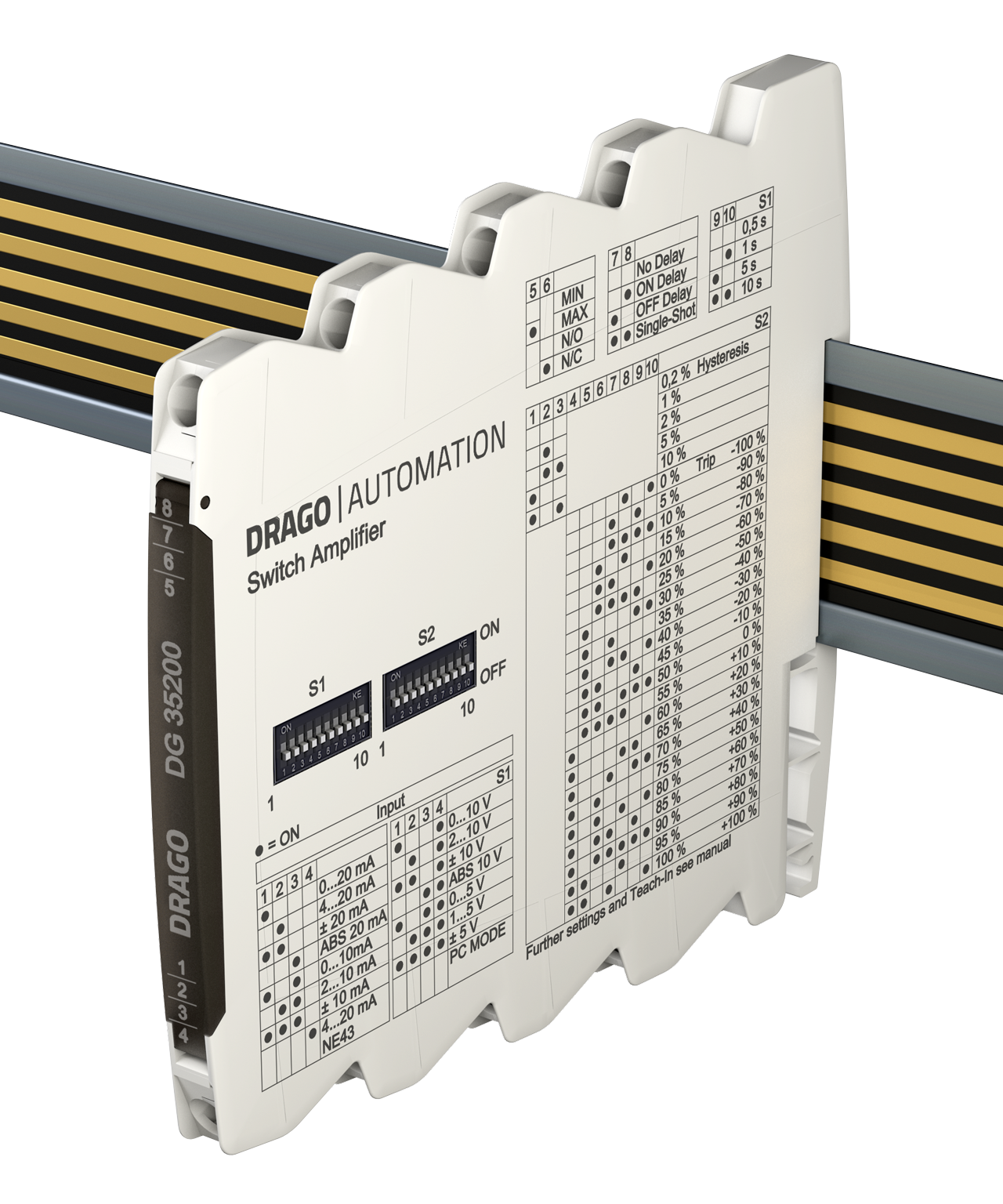

Grenzwertschalter DG 35200
Überwachung von analogen Standardsignalen
Der konfigurierbare Grenzwertschalter DG 35200 dient zur Grenzwertüberwachung und Auswertung von unipolaren und bipolaren Standardsignalen. Am Ausgang steht ein Relaisschaltkontakt oder wahlweise ein potentialfreier Transistorschaltkontakt (Open-Collector) zur Verfügung.
- Universeller Eingang für Strom- und Spannung
Grenzwertmeldung Min/Max umschaltbar, Schaltpunkt und Hysterese einstellbar und integrierte Transmitterspeisung - einfache Konfiguration per DIP-Schalter oder USB
Schaltpunkt, Hysterese und Arbeitsweise direkt einstellbar, Schaltpunkteinstellung auch im Betrieb über Teach-In Funktion - zuschaltbare Timer- und Sonderfunktionen
Einschaltverzögerung, Ausschaltverzögerung und Wischerfunktion, Speicher- und Fensterfunktionen - 3-Port-Trennung
Schutz vor Schaltfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform
6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienenmontage - optional In-Rail-Bus Tragschienenbusverbinder
erlaubt die schnelle und kostengünstige Installation und ermöglicht eine Sammelfehlermeldung - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Der Grenzwertschalter überwacht normierte Strom- und Spannungssignale und gibt die Meldung am Schaltausgang aus. Durch die integrierte Transmitterspeisung können auch 2- und 3-Drahttransmitter versorgt werden.
Die Konfiguration erfolgt per DIP-Schalter oder per USBSchnittstelle. Mit den frontseitigen Teach-In Tastern kann der Schaltpunkt im laufenden Betrieb eingelernt und korrigiert werden. Der Grenzwertschalter verfügt über eine einstellbare Einschaltverzögerung, Ausschaltverzögerung und eine Wischerfunktion. Per USB-Schnittstelle können weitere Einstellungen wie Speicherfunktion und Fensterfunktion programmiert werden.
Der Eingang ist geschützt gegen Verpolung und Kurzschluss. Die Spannungsversorgung kann über die Anschlussklemmen oder über den optionalen In-Rail-Bus erfolgen. Der Schaltzustand und der Gerätestatus werden per LED an der Gerätefront angezeigt. Wird das Gerät über den In-Rail-Bus betrieben, steht eine Sammelfehlermeldung zur Verfügung.
Typenprogramm
| Gerätetyp | Bestell-Nr. |
|---|---|
| Grenzwertschalter mit Relais, konfigurierbar | DG 35200 S |
| Grenzwertschalter mit Relais, konfigurierbar, In-Rail-Bus für Versorgung und Meldekontakt |
DG 35200 B |
| Grenzwertschalter mit Transistor, konfigurierbar | DG 35280 S |
| Grenzwertschalter mit Transistor, konfigurierbar, In-Rail-Bus für Versorgung und Meldekontakt |
DG 35280 B |
Downloads / Links
Technische Daten
Eingang
| Strom | Spannung | |
| Eingangssignal | 0 ... 20 mA, 4 ... 20 mA, ± 20 mA 0 ... 10 mA, 2 ... 10 mA, ±10 mA ABS 20 mA 4 ... 20 mA/NE43 (Relais inaktiv außerhalb des NAMUR Bereichs 3,6 … 22 mA) |
0 ... 10 V, 2 ... 10 V, ± 10 V 0 ... 5 V, 1 ... 5 V, ±5 V ABS 10 V |
| Eingangswiderstand | ≤ 20 Ω | ≥ 1 MΩ |
| Überlastbarkeit | < 50 mA | < 30 V |
| Transmitterspeisung (Tx) | 16 V (Leerlaufspannung/Kurzschlussstrom < 22 V/35 mA) | |
Ausgang
| DG 3520X (Relais): | 250 V AC / 30 V DC / 2 A, empfohlene Minimallast 300 mW / 5 V / 5 mA |
| DG 3528X (Transistor): | 36 V DC / 50 mA, potentialfrei, nicht strombegrenzt |
| Reaktionszeit | ≤ 20 ms |
| Schaltfunktionen (umschaltbar) | Arbeits-/Ruhekontakt, Ein-/Ausschaltverzögerung oder Wischer: AUS, 0,5 s, 1 s, 5 s, 10 s |
| Sammelfehlermeldung | Meldung auf In-Rail-Bus E (Versorgungskreis) bei Geräteausfall, Leitungsbruch und Kurzschluss |
Allgemeine Daten
| Prüfspannung | 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Versorung/In-Rail-Bus | |
| Arbeitsspannung 1) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010-1 |
|
|
Schutz gegen gefährliche |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C (-13 bis +158 °F) –40 °C bis +85 °C (-40 bis +185 °F) |
| Spannungsversorgung | 24 V DC, Spannungsbereich 16,8 V ... 31,2 V DC, ca. 1,0 W | |
| EMV 2) | EN 61326-1 | |
| Zulassungen (in Vorbereitung) |
UL (USA/Kanada), UL 61010, Class I, Div. 2 ATEX / IECEx, Zone 2 (nA) |
|
| Bauform | 6,2 mm (0.244") Anreihgehäuse, Schutzart IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Anschluss | Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt 0,5 ... 2,5 mm² / AWG 20-14 Abisolierlänge 8 mm / 0,3 in Anzugsmoment 0,6 Nm / 5 lbf in |
|
| Gewicht | ca. 70 g | |
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Transmitterspeisung
- 2 + Stromeingang
- 3 − GND
- 4 + Spannungseingang
- 5 Relais
- 6 Relais
- 5 + Transistorausgang
- 6 − Transistorausgang
- 7 + Spannungsversorgung
(gebrückt zum In-Rail-Bus) - 8 − Spannungsversorgung
(gebrückt zum In-Rail-Bus)
Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)
Änderungen vorbehalten!
