Stromwächter DG 35300
Überwachung von 0 ... 5 A Gleich- und Wechselstrom, zusätzlicher mV-Eingang für externen Shunt-Widerstand

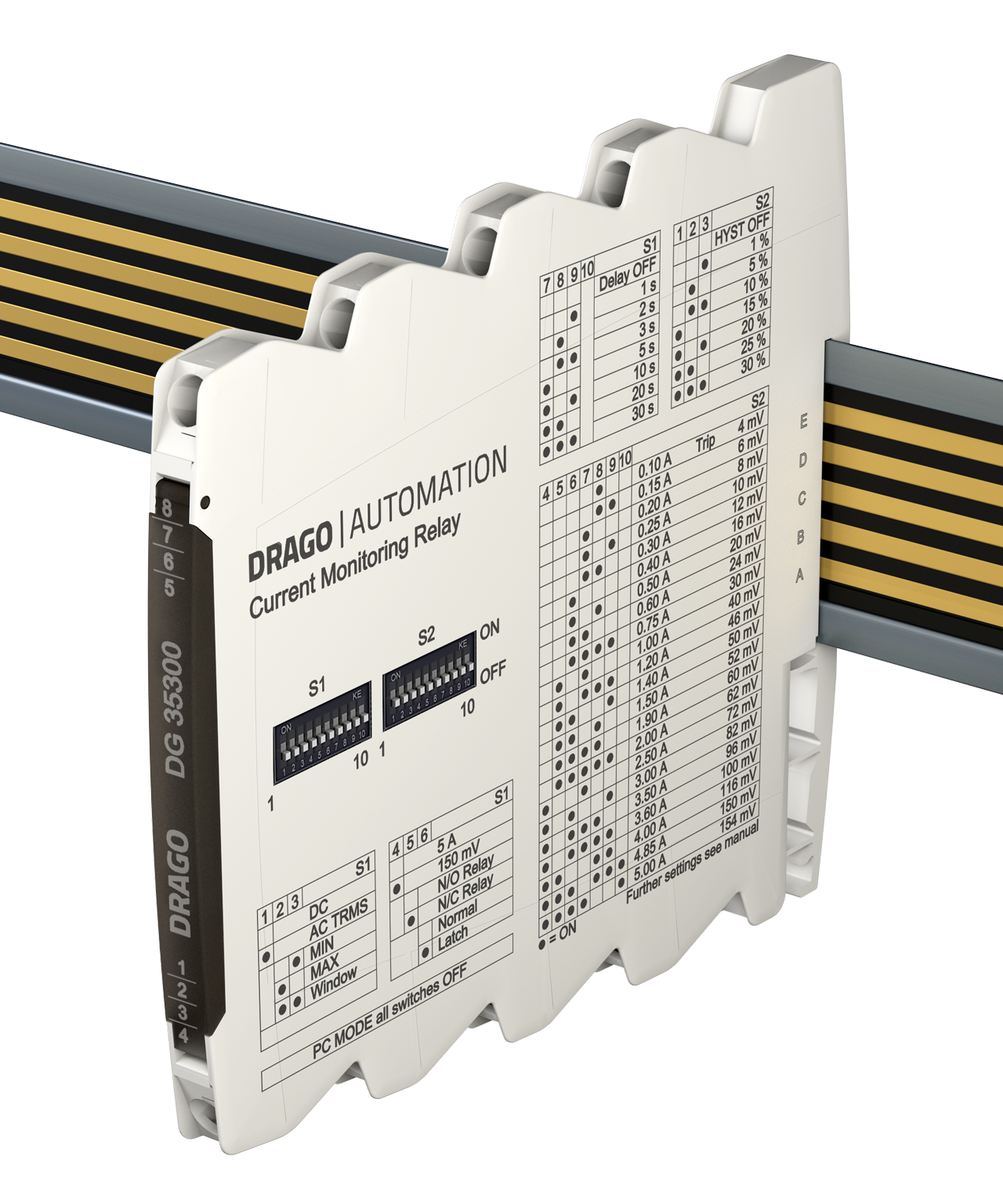

Der konfigurierbare Stromwächter DG 35300 dient zur Grenzwertüberwachung und Auswertung von Gleich- und Wechselströmen. Am Ausgang steht ein Relaisschaltkontakt oder wahlweise ein potentialfreier Transistorschaltkontakt (Open-Collector) zur Verfügung.
- universeller Stromeingang für DC und AC TRMS
sowie mV-Eingang für externen Shunt-Widerstand - einfache Konfiguration per DIP-Schalter
Schaltpunkt, Hysterese, Schaltverzögerung und Arbeitsweise direkt einstellbar - komfortable Programmierung per PC
erweiterte Einstellungsoptionen, Diagnose und Dokumentation per Software DRAGOset - 3-Port-Trennung
Schutz vor Schaltfehlern durch Erdungsprobleme und Störspannungsverschleppung - extrem schmale Bauform
6,2 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienenmontage - optional In-Rail-Bus Tragschienenbusverbinder
erlaubt die schnelle und kostengünstige Installation und ermöglicht eine Gruppenmeldung - sichere Trennung nach EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Der Stromwächter überwacht Gleich- und Wechselstromsignale auf Über- und Unterschreiten der eingestellten Schwellen und gibt eine Grenzwertmeldung am Schaltausgang aus. Ströme bis 5 A können direkt überwacht werden. Für größere Ströme werden externe Stromwandler (Eingang 1/5 A) oder Shunt-Widerstände (Eingang 60/150 mV) angeschlossen.
Die Konfiguration erfolgt per DIP-Schalter oder mit der PC Software DRAGOset per Programmierinterface DZU1201 (siehe Zubehör) an der frontseitigen Programmierbuchse. Der Stromwächter verfügt über eine Speicher- und Fensterfunktion sowie über eine einstellbare Einschaltverzögerung. Erweiterte Einstellungsoptionen sind per Programmierinterface verfügbar.
Die Spannungsversorgung kann über die Anschlussklemmen oder über den optionalen In-Rail-Bus erfolgen. Der Schaltzustand und der Gerätestatus werden per LED an der Gerätefront angezeigt. Wird das Gerät über den In-Rail-Bus betrieben, steht eine Gruppenmeldung zur Verfügung.
Typenprogramm
Gerätetyp | Bestell-Nr. |
---|---|
Stromwächter mit Relais, konfigurierbar | DG 35300 S |
Stromwächter mit Relais, konfigurierbar, In-Rail-Bus für Versorgung und Meldekontakt |
DG 35300 B |
Stromwächter mit Transistor, konfigurierbar | DG 35380 S |
Stromwächter mit Transistor, konfigurierbar, In-Rail-Bus für Versorgung und Meldekontakt |
DG 35380 B |
Downloads / Links
Technische Daten
Eingang
Stromeingang | mV/Shunt-Eingang | |
Eingangssignal | 0 ... 5 A AC/DC | 0 ... 150 mV AC/DC |
Überwachungsbereich | 0 ... 5,5 A | 0 ... 165 mV |
Eingangswiderstand | 0,01 Ω | 100 kΩ |
Überlastbarkeit | < 10 A, Stoßüberlastung 30 A für 1 s | < 30 V |
Frequenzbereich | DC / 40 ... 500 Hz sinusförmiges Wechselsignal, Nennfrequenz 50/60 Hz (andere Werte auf Anfrage) | |
Schaltpunkteinstellung | 1 % Schritte per DIP-Schalter, beliebige Werte per Software | |
Steuereingang | Reset-Eingang zum Zurücksetzen der Speicherfunktion mit externem Taster |
Ausgang
DG35300 Relais (SPST) |
250 V AC / 30 V DC / 2 A empfohlene Minimallast 300 mW / 5 V / 5 mA |
DG35380 Transistor (Open-Kollektor) |
36 V DC / 50 mA potentialfrei, nicht strombegrenzt |
Reaktionszeit | ≤ 20 ms |
Schaltfunktionen (umschaltbar) | Arbeitskontakt, Ruhekontakt (Speicherfunktion zuschaltbar) |
Ein-/Ausschaltverzögerung | AUS, 1 s, 2 s, 3 s, 5 s, 10 s, 20 s, 30 s |
Gruppenmeldung | Meldung auf In-Rail-Bus E (Versorgungskreis) bei Geräteausfall, Konfigurationsfehler und Alarm |
Allgemeine Daten
Schaltfehler | DC: ≤ 0,2 % vom Endwert Zusatzfehler bei AC: 0,3 % vom Endwert | |
Temperaturkoeffizient | ≤ 100 ppm/K | |
Prüfspannung | 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Versorung/In-Rail-Connector | |
Arbeitsspannung 1) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010-1 |
|
Schutz gegen gefährliche Körperströme 1) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen |
|
Umgebungstemperatur | Betrieb Transport und Lagerung |
–25 °C bis +70 °C (-13 bis +158 °F) –40 °C bis +85 °C (-40 bis +185 °F) |
Spannungsversorgung | 24 V DC, 16,8 V ... 31,2 V DC, ca. 1,0 W | |
EMV 2) | EN 61326-1 | |
Zulassungen (in Vorbereitung) | UL (USA/Kanada): UL 61010, Class I, Div. 2 ATEX / IECEx: Zone 2 (nA) |
|
Bauform | 6,2 mm (0.244") Anreihgehäuse, Schutzart IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
Anschluss | Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt 0,5 ... 2,5 mm² / AWG 20-14 Abisolierlänge 8 mm / 0,3 in Anzugsmoment 0,6 Nm / 5 lbf in |
|
Gewicht | ca. 70 g |
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 + Reset Eingang
- 2 + mV/Shunt-Eingang
- 3 − GND
- 4 + Stromeingang
- 5 Relais
- 6 Relais
- 5 + Transistorausgang
- 6 − Transistorausgang
- 7 + Spannungsversorgung
(gebrückt zum In-Rail-Bus D) - 8 − Spannungsversorgung
(gebrückt zum In-Rail-Bus C)
Optionaler Versorgungsanschluss über In-Rail-Bus (siehe Zubehör)
Änderungen vorbehalten!
