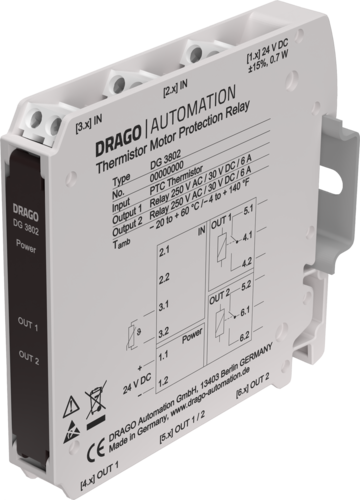

Thermistor Motorschutzrelais DG 3802

Zuverlässiger Schutz vor Übertemperatur mit Thermistor/Kaltleitersensor/PTC oder Bimetallschalter

Das Thermistor Motorschutzrelais DG 3802 schützt Motoren und Maschinen vor Übertemperatur bei Schweranlauf, Bremsbetrieb, Unter- und Überspannung und hoher Schalthäufigkeit.

Sicherer Übertemperaturschutz
bis zu 6 Thermistoren oder Bimetallschalter, Drahtbrucherkennung im Sensorkreis
Fehlermeldung nach Ruhestromprinzip
2 Ausgangsrelais im Fehlerfall nicht aktiviert, Wiederanlauf per Autoreset
Zustandsanzeige über LED
einfache Überwachung und Schaltzustandskontrolle
sichere 4-Port-Trennung gemäß EN 61010
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung
höchste Zuverlässigkeit und Störfestigkeit
Kein Mikroprozessor, keine integrierte Software
extrem schmale Bauform
12,5 mm schmales Anreihgehäuse für eine einfache und platzsparende Hutschienen-Montage
5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben

Weitere Anwendungen sind die Temperaturüberwachung von Transformatoren, Pumpen, Zentrifugen, Lagern, Getrieben, Ölen und Kühlmitteln und die Vermeidung von thermischer Überlastung bei behinderter Kühlung und hoher Umgebungstemperatur.

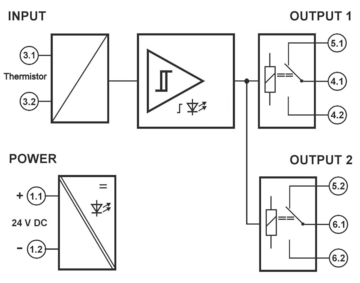

Die Temperatur wird mit Thermistoren oder Bimetallschaltern direkt an der Wicklung überwacht. Bis zu 6 Fühler können in Reihe geschaltet werden, die beim Erreichen eines festen Widerstandswertes auf die zwei Ausgangsrelais wirken. Der Wiederanlauf erfolgt nach Abkühlung per Autoreset.

Das Motorschutzrelais arbeitet nach dem Ruhestromprinzip und überwacht sich gegen Drahtbruch selbst. Der Überwachungszustand wird mit einer gelben LED angezeigt. Die Relaiswechselkontakte schalten Lasten hoher Leistung bis zu 6 A.

Durch die sichere Trennung und die 24 V DC-Versorgung ist der DG 3802 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.

Typenprogramm

Typenprogramm DG 3802
Gerät	Bestell-Nr.
Thermistor Motorschutzrelais	DG 3802

Downloads / Links

Datenblatt

Bedienungsanleitung (221,8 KiB)

Weitere Dokumente

CAD-Daten (839,9 KiB)

Angebotsanfrage

Technische Daten

Eingang

Überwachungssensoren	Thermistor/Kaltleiter/PTC oder Thermischer Bimetallschalter (Öffner, z.B. Klixon)
Überwachungsfunktion	Übertemperaturschutz im Ruhestromprinzip, Wiederanlauf per Autoreset
Zahl der Temperatursensoren	1 … 6 Stück
Sensorkreisbelastung	≤ 1 mA / 1 V / 1 mW
Ansprechwert	≥ 3 kΩ (Relais fällt ab)
Rückfallwert	≤ 1,7 kΩ (Relais zieht an)

Ausgang

Schaltkontakt	2 Relaiswechselkontakte, gleichschaltend
Schaltleistung AC max.	250 V / 6 A, 1500 VA
Schaltleistung DC max.	250 V / 0,2 A, 115 V / 0,3 A, 30 V / 6 A
Empfohlene Minimallast	300 mW / 5 V / 5 mA
Zustandsanzeige	gelbe LED
Ansprechzeit	< 50 ms

Allgemeine Daten

Schaltfehler	< 5 %
Temperaturkoeffizient 1)	< 0,03 %/K
Prüfspannung	4 kV AC, 50 Hz, 1 Min., Eingang gegen Spannungsversorgung gegen beide Schaltausgänge 3 kV AC, 50 Hz, 1 Min., Schaltausgang 1 gegen Schaltausgang 2
Arbeitsspannung 2) (Basisisolierung)	1000 V AC/DC bei Überspannungskategorie II und 600 V AC/DC bei Überspannungskategorie III nach DIN EN 61010 bei Verschmutzungsgrad 2 zwischen Eingang, Spannungsversorgung und beiden Schaltausgängen. Weiterhin 300 V AC/DC zwischen beiden Schaltausgängen.
Schutz gegen gefährliche Körperströme 2)	Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010 bis zu 600 V AC/DC bei Überspannungskategorie II und 300 V AC/DC bei Überspannungskategorie III bei Verschmutzungsgrad 2 zwischen Eingang, Spannungsversorgung und beiden Schaltausgängen. Weiterhin 300 V AC/DC zwischen beiden Schaltausgängen.
Versorgung	24 V DC, ± 15 %, ca. 0,7 W
Umgebungstemperatur	Betrieb Transport und Lagerung	–20 °C bis +60 °C (-4 bis +140 °F) –35 °C bis +85 °C (-31 bis +185 °F)
EMV 3)	EN 61326 -1
MTBF (gemäß EN 61709 / SN 29500)	361,5 Jahre (Tamb. 40 °C, FIT 315,5)

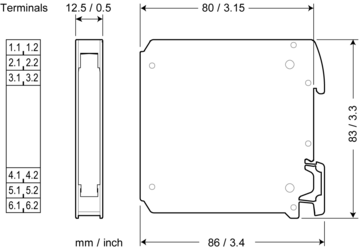

Bauform	12,5 mm (0,5") Anreihgehäuse, Schutzart IP 20, Montage auf 35 mm Hutschiene nach EN 60715
Anschluss	Unverlierbare Plus-Minus-Klemmschrauben, Anschlussquerschnitt max. 2,5 mm² / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in, Anzugsmoment 0,8 Nm / 7 lbf in
Gewicht	70 g

mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
während der Störeinwirkung sind geringe Abweichungen möglich
