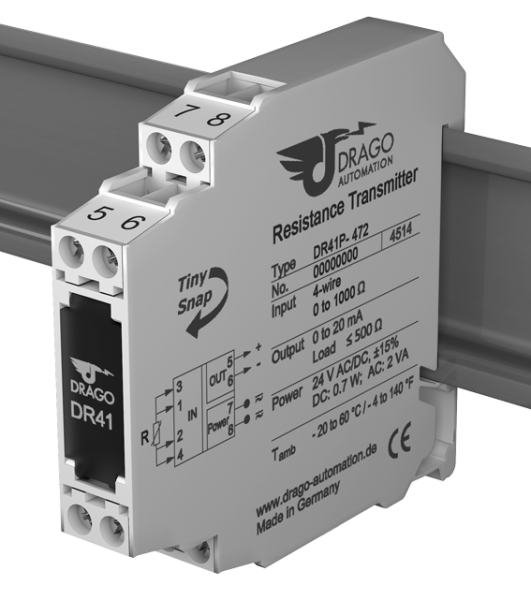

Widerstands-Messumformer DR 41
Widerstandsmessung in Festbereichen
Der Widerstands-Messumformer DR 41 setzt die Messwerte von Widerstands-Sensoren in Standardsignale um und stellt diese potentialfrei am Ausgang zur Verfügung.
- preiswerte Widerstandsmessung
in 2-, 3- und 4-Leiter-Sensoranschlusstechnik - nur 60 mm Aufbautiefe, 11,2 mm schmal
ermöglicht den Einsatz in preiswerte Installationskästen - einfachste Handhabung
fertig abgeglichene Festbereiche - frontseitige Zero/Span-Kompensation
zum Abgleich des Sensors und der Messeinrichtung oder zur Leitungskompensation bei 2-Leiter-Sensoranschluss - echte 3-Port-Trennung
sicherer Schutz vor Messfehlern durch Störspannungsverschleppung und bei Erdungsproblemen - sichere Trennung nach DIN EN 61140
Schutz des Wartungspersonals und der nachfolgenden Geräte vor unzulässig hoher Spannung - uneingeschränkter Einsatz durch 24 V AC/DC-Netzteil
universeller Betrieb, selbst an preiswerten Installationstransformatoren - 5 Jahre Garantie
Innerhalb von 5 Jahren ab Lieferung auftretende Mängel werden bei freier Anlieferung im Werk kostenlos behoben
Für Anwendungen, in denen nur ein Messbereich benötigt wird, bietet der Messumformer DR 41 eine kostengünstige Alternative.
Ein Durchschaltkamm für die Spannungsversorgung sorgt für eine schnelle und einfache Montage. Dabei spart das 11,2 mm schmale Anreihgehäuse erheblich Platz auf der Hutschiene. Bei Bedarf ist ein Messstreckenabgleich an den Zero/Span-Potentiometern hinter der Frontabdeckung möglich.
Die analoge Signalverarbeitung garantiert präzise Messwerte mit kurzer Einstellzeit - und das bei einer beispiellosen Robustheit und Langzeitstabilität der Isolationsstrecken im harten Industriealltag.
Durch die sichere Trennung und die 24 V AC/DC-Versorgung ist der DR 41 für alle Mess- und Industrieapplikationen, aber auch für die Gebäudeautomation uneingeschränkt einsetzbar.
Typenprogramm
| Gerät | Sensor- anschluss |
Bestell-Nr. | ||
|---|---|---|---|---|
| Widerstands- Messumformer |
2-Leiter 3-Leiter 4-Leiter |
DR 41 P - 2 DR 41 P - 3 DR 41 P - 4 |
X X X |
X X X |
| Eingang | 0 ... 20 Ohm | 2 | ||
| 0 ... 50 Ohm | 3 | |||
| 0 ... 100 Ohm | 4 | |||
| 0 ... 200 Ohm | 5 | |||
| 0 ... 500 Ohm | 6 | |||
| 0 ... 1000 Ohm | 7 | |||
| 0 ... 2000 Ohm | 8 | |||
| 0 ... 5000 Ohm | 9 | |||
| 0 ... 10 kOhm | A | |||
| 0 ... 20 kOhm | B | |||
| 0 ... 50 kOhm | C | |||
| 0 ... 100 kOhm | D | |||
| 0 ... 200 kOhm | E | |||
| 0 ... 500 kOhm | F | |||
| 0 ... 1 MOhm | G | |||
| Ausgang | 0 ... 20 mA | 2 | ||
| 4 ... 20 mA | 4 | |||
| 0 ... 5 V | 5 | |||
| 1 ... 5 V | 8 | |||
| 0 ... 10 V | 6 | |||
| 2 ... 10 V | 7 |
Downloads / Links
Technische Daten
Eingang
| Messbereich | Festbereiche innerhalb 20 Ohm ... 1 MOhm, siehe Typenprogramm |
| Messanschluss | 2-Leiter, 3-Leiter, 4-Leiter-Sensoranschluss, siehe Typenprogramm |
| Leitungswiderstand | < 25 Ohm / Leiter, maximal 5 % vom Endwert bei 2-Leiteranschluss |
| Sensorstrom | 0,1 μA ... 5 mA, messbereichsabhängig |
Ausgang
| Ausgangssignal | 0 ... 20 mA, 4 ... 20 mA, 0 ... 5 V, 1 ... 5 V, 0 ... 10 V, 2 ... 10 V siehe Typenprogramm |
|
| Bürde | Stromausgang Spannungsausgang |
≤ 500 Ohm ≥ 2 kOhm |
| Restwelligkeit | < 10 mVeff | |
Allgemeine Daten
| Übertragungsfehler | < 0,2 % vom Endwert | |
| Temperaturkoeffizient 1) | < 0,025 %/K | |
| Zero/Span-Kompensation | ± 5 % | |
| Einstellzeit T99 | < 2 ms | |
| Prüfspannung | 3 kV AC, 50 Hz, 1 Min., Eingang gegen Ausgang gegen Hilfsenergie | |
| Arbeitsspannung 2) (Basisisolierung) |
600 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 nach DIN EN 61010-1 |
|
| Schutz gegen gefährliche Körperströme 2) |
Sichere Trennung nach DIN EN 61140 durch verstärkte Isolierung gemäß DIN EN 61010-1 bis zu 300 V AC/DC bei Überspannungskategorie II und Verschmutzungsgrad 2 zwischen allen Kreisen. |
|
| Umgebungstemperatur | Betrieb Transport und Lagerung |
–20 °C bis +60 °C (–4 °F bis +140 °F) –35 °C bis +85 °C (–31 °F bis +185 °F) |
| Spannungsversorgung | 24 V AC/DC, ± 15 % | AC: 48 ... 62 Hz, ca. 2 VA DC: ca. 0,7 W |
| EMV 3) | EN 61326 -1 | |
| Bauform | 11,2 mm (0.44") Anreihgehäuse, Schutzart: IP 20 Montage auf 35 mm Hutschiene nach EN 60715 |
|
| Anschluss | Unverlierbare Plus-Minus-Klemmschrauben Anschlussquerschnitt max. 2,5 mm2 / AWG 14 Abisolierlänge 6 … 8 mm / 0,28 in Anzugsmoment 0,5 Nm / 4,5 lbf in |
|
| Gewicht | ca. 50 g | |
- mittlerer Tk bezogen auf den Endwert im spezifizierten Betriebstemperaturbereich, Referenztemperatur 23 °C
- Bei Anwendungen mit hohen Arbeitsspannungen ist auf genügend Abstand bzw. Isolation zu Nebengeräten und auf Berührungsschutz zu achten.
- während der Störeinwirkung sind geringe Abweichungen möglich.
Prinzipschaltbild
Maßzeichnung
Klemmenbelegung
- 1 Eingang R
- 2 Eingang R
- 3 Eingang 3-Leiter
- 4 Eingang 4-Leiter
- 5 + Ausgang
- 6 − Ausgang
- 7 Spannungsversorgung 24 V AC/DC
- 8 Spannungsversorgung 24 V AC/DC
Änderungen vorbehalten!
