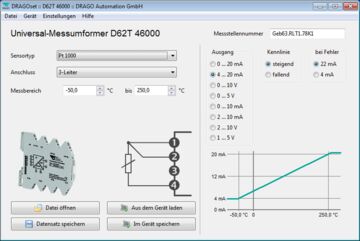

Sensor und Kompensation

Unter Sensortyp wählen Sie den Sensor aus, den Sie an den Mess­um­for­mer an­schließen werden.

Die Kompensation regelt die An­schluss­art, die Sie vor­neh­men.

Bei Widerstandsthermometern, wie Pt-, Ni- und KTY-Sensoren:

Bei Thermo­ele­men­ten ändern sich die Aus­wahl­punkte der Kom­pen­sa­tion in intern, extern, aus und manuell:

Temperatur-Messbereich

Hier stellen Sie den ge­wünsch­ten Mess­an­fang und das ge­wünschte Mess­ende ein. Die Mess­spanne, also der Be­reich zwischen An­fang und Ende, darf die mini­male Spanne nicht unter­schrei­ten (siehe Tabelle). Die mög­lichen Ein­stel­lun­gen orien­tieren sich an dem Be­triebs­tem­pe­ra­tur­bereich der Sen­soren:

Ausgang und Ausgangskennlinie

Am Aus­gang stehen Ihnen acht gängige Norm­sig­nal­be­reiche zur Ver­fü­gung:
0 ... 20 mA, 4 ... 20 mA, 0 ... 10 V, 0 ... 5 V, 0 ... 10 mA, 2 ... 10 mA, 2 ... 10 V und 1 ... 5 V.

Der aus­ge­wählte Mess­be­reich wird auf den Aus­gangs­be­reich linear ab­ge­bildet. Bei stei­gen­der Kenn­linie ent­spricht der Mess­be­reichs­an­fang den 0/2/4 mA bzw. 0/1/2 V, das Mess­be­reichs­ende den 10/20 mA bzw. 5/10 V. Die fallen­de Kenn­linie dreht den Verlauf um. Die Über­tra­gungs­funk­tion des Mess­um­for­mers wird in DRAGOset gra­fisch dar­ge­stellt.

Fehlersignalisierung

Die Sig­na­li­sie­rung bei Fehler legt fest, ob bei Fehlern der Aus­gangs­be­reich ver­lassen wer­den darf. In die­sem Fall springt das Aus­gangs­sig­nal auf 22 mA, 11 V, 11 mA oder 5,5 V, je nach Aus­gangs­wahl.
Alter­na­tiv kann die Ein­stel­lung 0 mA, 2 mA, 4 mA, 0 V, 1 V oder 2 V ge­wählt werden um den Fehler zu sig­na­li­sie­ren, der Aus­gang bleibt dabei im Bereich der Mess­werte. Sinn­voll kann diese Ein­stel­lung sein, wenn bei­spiels­weise ein SPS-Ein­gang keine Signale ausser­halb des Mess­be­reichs ver­kraf­ten kann, die Aus­wer­tung des Fehlers muss dann in der SPS er­folgen.

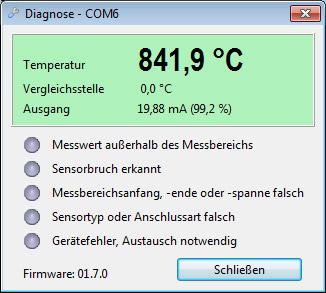

Geräte-Diagnose

Mit dem Menü­punkt "Gerät | Diagnose ..." rufen Sie ein Diag­nose­fen­ster auf. In diesem Fenster er­hal­ten Sie eine Über­sicht über die aktu­ellen Mess­werte und Mel­dun­gen des Mess­um­for­mers.

Für die An­zeige muss eine Ver­bin­dung mit dem Inter­face­kabel zum Gerät be­stehen.

Simulation und Inbetriebnahmefunktion

Mit dem Menü­punkt "Gerät | Simulation ..." rufen Sie die Simu­la­tions-Funk­tionen des Mess­um­for­mers auf. In der Simu­la­tion können Ein­gangs- und Aus­gangs­werte simu­liert werden.

Zusätzlich steht Ihnen hier die In­be­trieb­nahme­funk­tion zur Ver­fü­gung, um in den nach­fol­gen­den Schal­tungs­tei­len den kom­plet­ten Mess­be­reich über­prü­fen zu können. Die In­be­trieb­nahme­funk­tion ver­ändert ständig den Aus­gangs­wert. Der Aus­gang über­streicht lang­sam den kom­plet­ten Mess­be­reich, vom Anfangs- bis zum End­wert, wobei das Signal bei 0 %, 50 % und 100 % des Mess­be­reichs eine Pause von eini­gen Se­kun­den ein­legt. So ist bei der Über­prü­fung auch eine Mess­be­reichs­jus­tage möglich.

Wenn Sie den Simu­la­tor ver­lassen, bleibt die Simu­la­tion weiter aktiv, wenn Sie sie nicht vor­her ab­schalten. Als Er­inne­rung er­scheint daher das fol­gen­de Fenster:

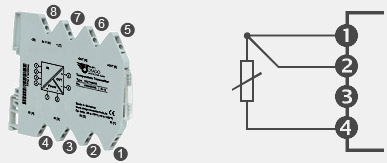

Beschaltung der Anschlussklemmen

Abhängig vom ge­wähl­ten Sen­sor­typ und der Kom­pen­sa­tion ändert sich die Be­schal­tung des Mess­um­for­mers. Auf dieser Gra­fik können Sie sehen, wie der Mess­um­for­mer in dieser Be­triebs­art be­schal­tet werden muss. Wenn Sie mit der Maus über das Ge­räte­foto fahren, werden die Klemmen­nummern ein­ge­blen­det.

Übertragungsfunktion

DRAGOset zeigt die Über­tra­gungs­funk­tion des Mess­um­for­mers bei den aus­ge­wähl­ten Ein­stel­lun­gen an. Hier sehen Sie genau das Aus­gangs­ver­hal­ten bei ent­sprechen­den Ein­gangs­sig­na­len. Wenn Sie mit der Maus über die Kenn­linie fahren, wird da­run­ter der Ein- und Aus­gangs­wert ab­hän­gig von der Po­si­tion des Maus­zei­gers an­ge­zeigt.
